ボルスタレス台車とは、車体と台車の間にある「ボルスタ（枕梁）」や心皿・側受などを省略し、主に空気ばねを介して車体を台車枠から支持する構造の台車です。
部品点数を減らすことで、台車の軽量化や省保守化につながります。
ただし、単純に枕梁をなくしただけではありません。加速・ブレーキ時の力を伝える「牽引装置」や、高速走行時の安定性を支える「ヨーダンパ」などを組み合わせ、それぞれの装置に役割を分担させています。
従来のボルスタ付き台車との大きな違いは、カーブを曲がるときの仕組みです。
ボルスタ付き台車では心皿などを使って機械的に旋回しますが、ボルスタレス台車では、空気ばね支持系の横変位やせん断変形などを利用して、車体に対して台車が首を振れるようにしています。
この記事では、「なぜ枕梁がなくても走れるのか」「空気ばねは何をしているのか」「ボルスタ付き台車とは何が違うのか」を中心に、ボルスタレス台車の構造を順番に解説します。
- ボルスタ（枕梁）や心皿・側受などを省略した台車
- 空気ばねを介して車体を支持し、カーブでは横変位やせん断変形を利用する
- 前後方向の力は牽引装置、高速走行時の安定性はヨーダンパなどが支える
- 部品点数を減らせるため、軽量化やメンテナンス性向上につながる
まずは、従来のボルスタ付き台車と何が違うのかを確認しながら、基本構造を見ていきましょう。

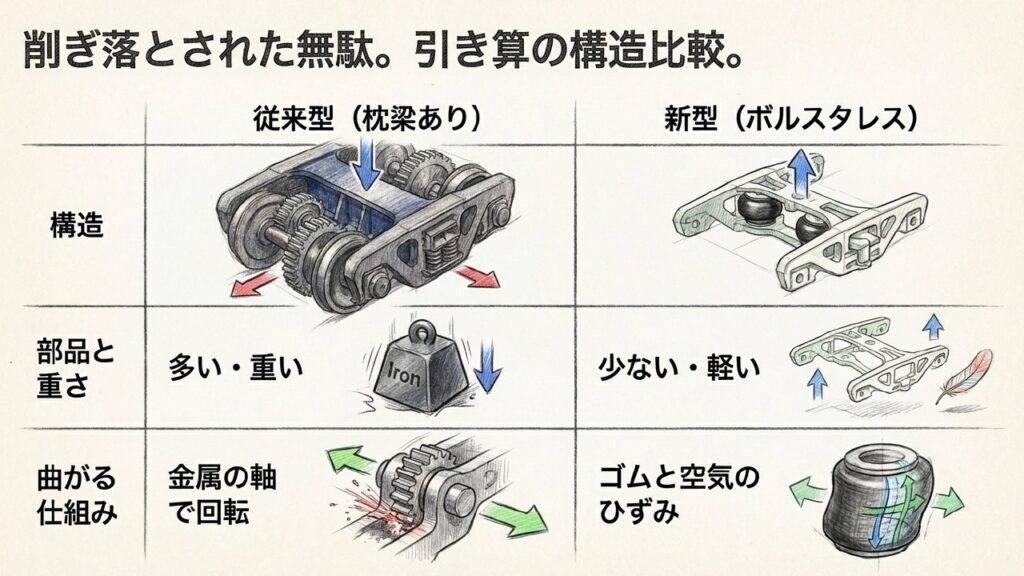

ボルスタレス台車の構造とは？ボルスタ付き台車との違い

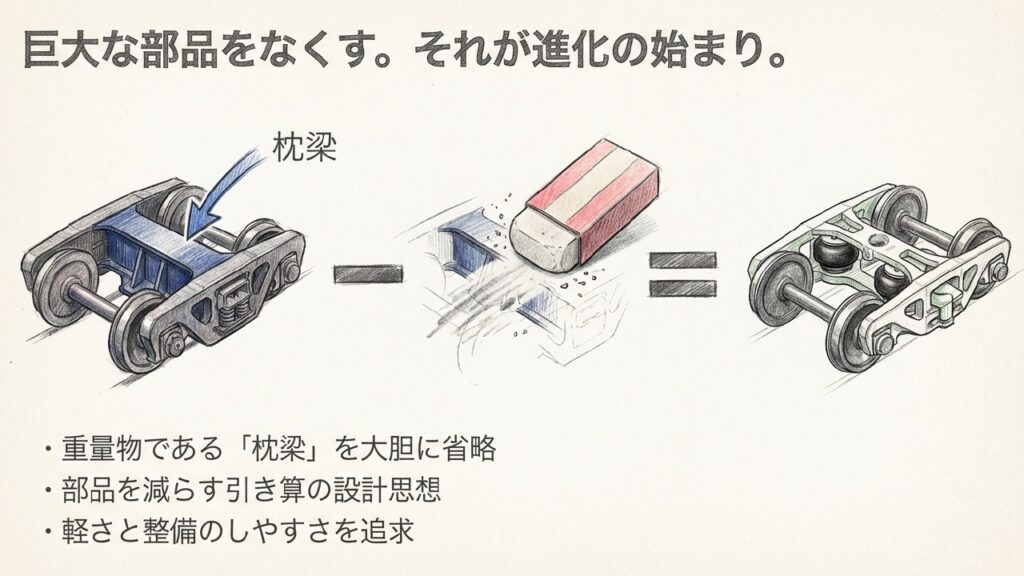

枕梁を廃止したボルスタレスの仕組み
昔ながらの台車には、車体と台車をつなぐための「ボルスタ（枕梁）」という大きな梁がありました。
しかし、ボルスタレス台車の構造では、この重量物であるボルスタを省略しています。
従来の台車では、車体からの重みを枕梁で受け止め、それを心皿や側受といった支持機構を介して台車に伝えていました。そのため、部品点数が多く、構造も重くなりやすいという特徴があります。
これに対し、ボルスタレス式は車体を空気ばねなどを介して台車枠側から支持します。
さらに牽引装置やヨーダンパを組み合わせることで、従来はボルスタや側受などが担っていた役割を、それぞれ別の装置へ振り分けています。
この「枕梁をなくす」という発想は、単に部品を減らすだけではありません。

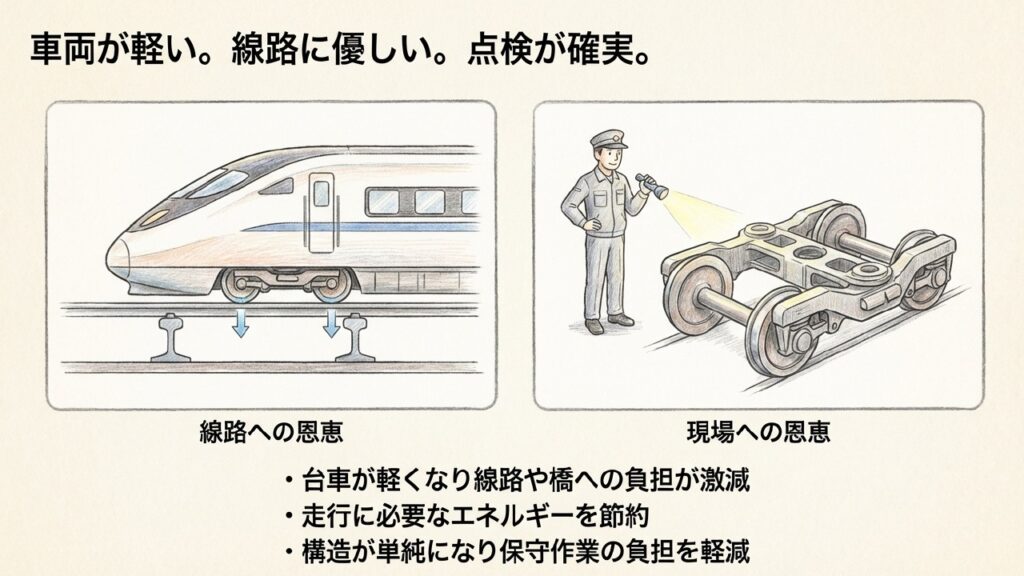

鉄道車両の軽量化と省保守化という課題に対する、大きな設計上のメリットがあります。
車両が軽くなれば、走行に必要なエネルギーを抑えやすくなり、線路へ与える負担の低減にもつながります。
ボルスタ、側受、ボルスタアンカなどの重量部材や、摩擦を伴う支持部を整理したことで、製造や保守の面でもメリットが生まれました。
構造がシンプルになるメリット
ボルスタレス化によって、台車上面の構成は非常にすっきりします。
モーターやブレーキ装置などの配置に余裕が生まれ、機器配置を最適化しやすくなる点もメリットです。
また、構造がシンプルになることで、力がどこを通って車体や台車へ伝わるのかも分かりやすくなります。
ボルスタレス台車では、垂直方向の支持、前後方向の力伝達、旋回時の動きを、それぞれ空気ばねや牽引装置などに役割分担させているのが大きな特徴です。
空気ばねが担う多機能な役割
ボルスタレス台車において、空気ばねは単なるクッションではありません。
上下の揺れを吸収するだけでなく、左右方向の変位をある程度許容し、台車の旋回に必要な柔軟性も支えています。
従来のボルスタ付き台車では、心皿が回転軸となって台車が車体に対して旋回します。
一方、ボルスタレス台車では、空気ばね支持系の横変位やせん断変形などを利用して、車体に対して台車が首を振れるようにしています。
さらに、線路の不整などによって生じる横方向の衝撃も、空気ばねが持つばね特性によって和らげます。
つまり空気ばねは、車体を支えるだけでなく、上下振動の吸収、左右方向の追従、旋回時の柔軟性まで担う重要な部品です。
空気ばねの変形と走行安定性
空気ばね支持系が変位すると、元の位置へ戻ろうとする復元力が働きます。
この力が強すぎると、曲線通過時に車輪がレールを横方向へ押す力が増え、横圧の増加につながる可能性があります。
そのため、空気ばねの横方向の剛性や支持機構の特性は、旋回のしやすさと直進安定性を両立できるよう設計されています。
台車枠の構成と側梁の形状
台車の骨組みとなる「台車枠」も、ボルスタレス式では比較的シンプルです。
多くの形式では、レール方向に伸びる2本の側梁と、それらをつなぐ横梁を主体とした構成が採用されています。
ボルスタを載せるための受け台などが不要になるため、必要な強度を確保しながら、台車枠を軽量化しやすくなります。
構造がシンプルになることで、点検対象を確認しやすくなる面もあります。
鉄道車両の検修では、台車枠に亀裂や異常変形がないかを確認します。構造を整理することは、こうした保守作業の効率化にもつながります。

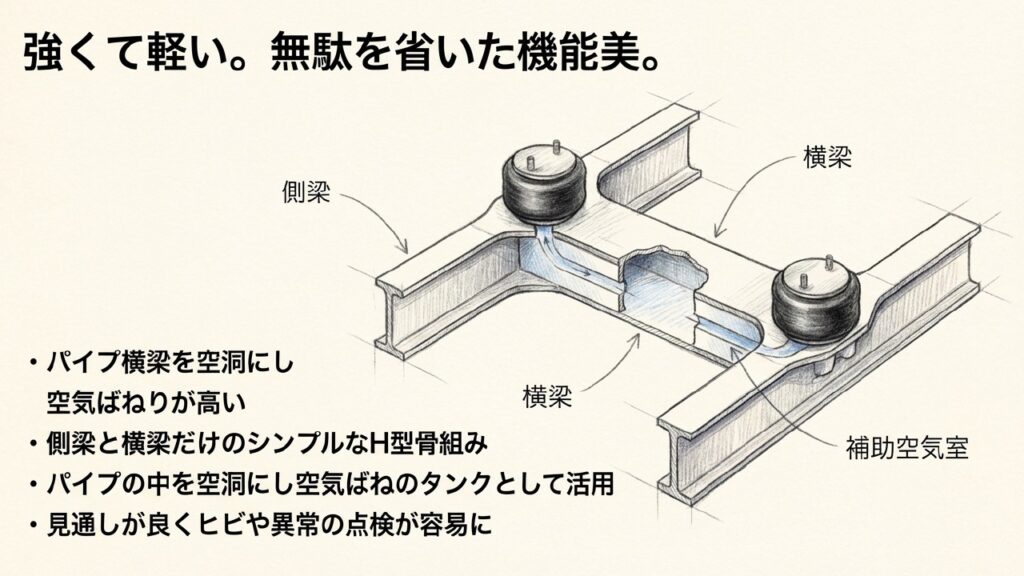

空気ばねは補助空気室と組み合わせることで、より柔らかなばね特性を得ることができます。
形式によっては台車枠の一部などを補助空気室として利用し、限られたスペースを有効活用しています。
側梁の断面構造と強度
側梁には、溶接鋼板を箱型に組み上げた構造などが使われます。
空気ばねの取り付け部など、荷重が集中する場所では、応力を分散させるために断面形状や補強方法が工夫されています。
横梁に鋼管状の部材を使い、補助空気室として活用する設計も見られます。

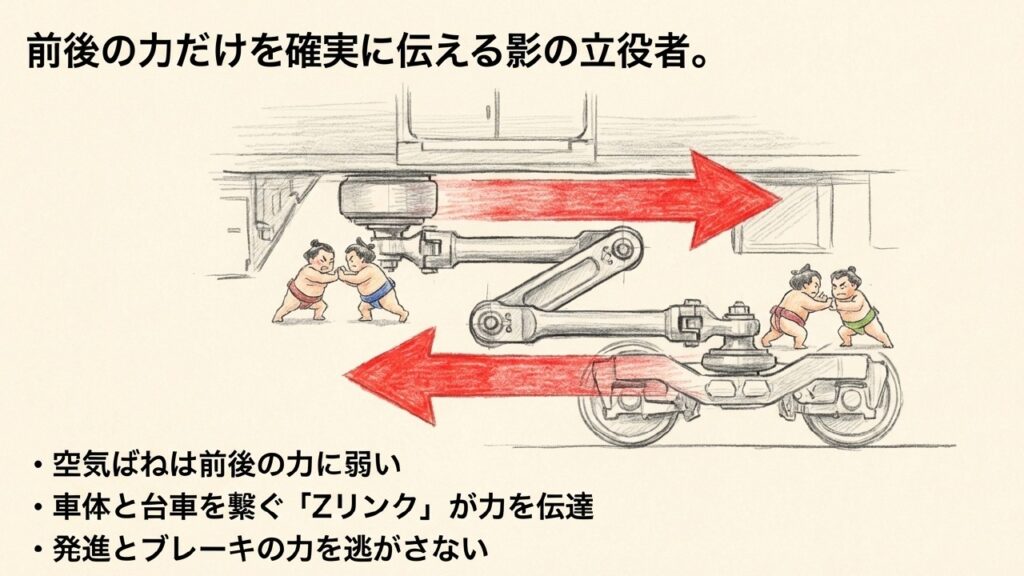

牽引装置が前後方向の力を伝える
ボルスタがないと、加速やブレーキのときに車体と台車の間で前後方向の力をどう伝えるのかが問題になります。
そこで使われるのが「牽引装置」です。
空気ばねは上下や左右方向には柔軟ですが、大きな前後方向の力を伝えるための部品ではありません。
そのため、台車枠と車体をリンク機構などで結び、加速やブレーキ時の力を確実に車体へ伝えるようにしています。
代表的な方式には、上から見てZ字状にリンクを配置する「Zリンク式」や、1本のリンクで結ぶ方式などがあります。
リンクの接続部分にはゴムブシュなどが使われ、微細な振動が車体へ伝わりにくいよう工夫されています。
Zリンク式と一本リンク式
Zリンク式は、車体と台車の相対的な上下動を許容しながら、前後方向の力を伝えやすい方式です。
一本リンク式は構成を簡潔にしやすく、車両の構造や機器配置に応じて採用されます。
方式は異なっても、「空気ばねの柔軟な動きを妨げず、前後方向の力だけを確実に伝える」という目的は共通しています。
軸箱支持装置とメンテナンス性
車輪を保持する「軸箱」をどう支えるかも、台車の性能を決める重要なポイントです。
ボルスタレス台車では、摺動部を少なくした軸箱支持方式が使われる例が多くあります。

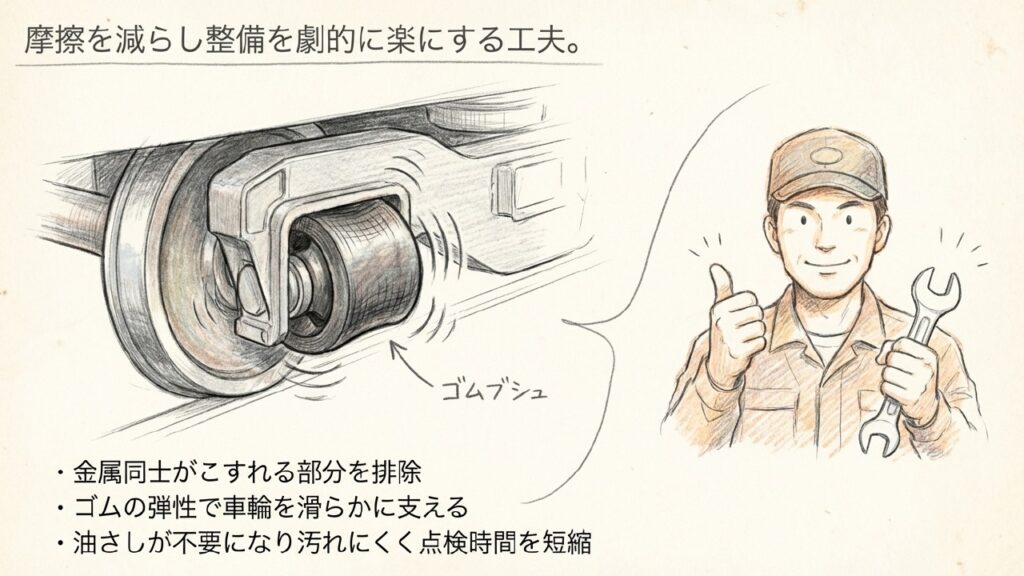

代表的なのが、ゴムブシュなどを利用した軸梁式や、積層ゴムを利用する方式です。
従来の摺動案内を使う構造と比べて、潤滑や摩耗管理の手間を減らしやすいというメリットがあります。
潤滑箇所が減れば、検修時の作業を減らしやすくなり、ライフサイクルコストの低減にもつながります。
ボルスタレス台車が普及した背景には、軽量化だけでなく、こうした保守省力化のメリットもあります。
実際のJR四国の車両で台車構造を見たい方は、JR四国2700系の台車構造を解説した記事もあわせてご覧ください。
軸梁式の仕組み
軸梁式は、軸箱から伸びたアームなどを、ゴムブシュを介して台車枠へ結ぶ方式です。
ゴムの弾性を利用することで、車輪を適切な位置へ案内しながら、振動も吸収します。

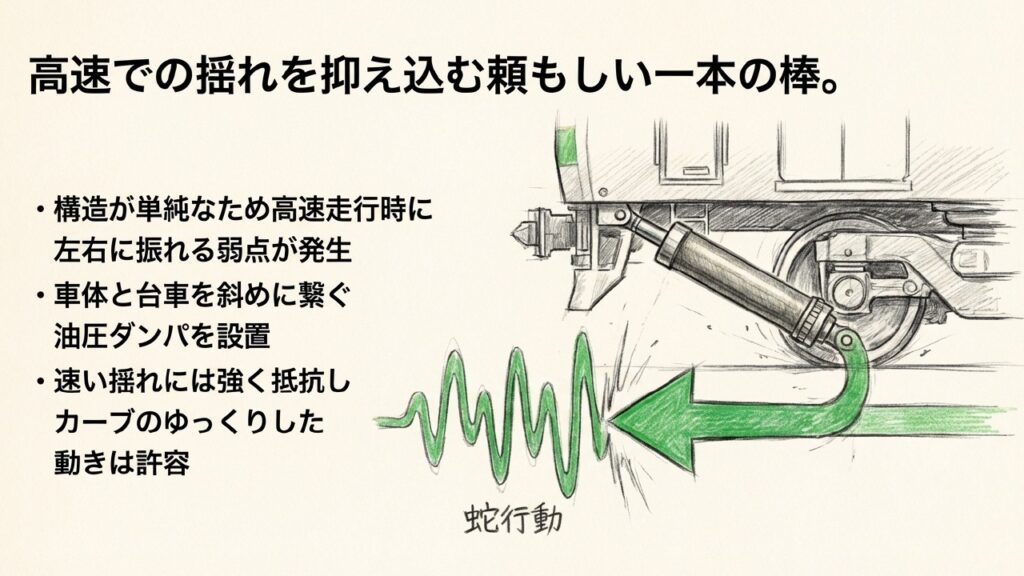

蛇行動を抑えるヨーダンパ
高速走行では、台車が左右方向へ振れる「蛇行動」に対する対策も重要です。
ボルスタレス台車では、高速域での走行安定性を確保するため、車体と台車の間に「ヨーダンパ」を設置する車両があります。
ヨーダンパは、台車の不要なヨー方向の動きを油圧によって抑える装置です。
速い動きには抵抗を与えて揺れを抑える一方、曲線通過時のゆっくりとした旋回はできるだけ妨げないよう調整されています。
この働きによって、直線区間での高速安定性と、カーブでの旋回性能を両立しています。
ボルスタレス台車の安全性と曲線通過性能
ボルスタレス台車は構造をシンプルにした台車ですが、安全性まで単純化しているわけではありません。
空気ばねや軸箱支持装置、ヨーダンパなどの特性を組み合わせながら、曲線通過性能や輪重バランスを確保しています。
カーブでは空気ばねの変形を利用する
電車がカーブへ入ると、台車はレールの向きに合わせて車体に対して旋回する必要があります。
ボルスタレス台車では、空気ばね支持系の横変位やせん断変形などを利用し、台車が車体に対して首を振れるようにしています。
ただし、空気ばねには元の位置へ戻ろうとする力も働きます。
そのため、曲線通過性能と直進安定性のバランスを取ることが重要です。
| 項目 | ボルスタレス台車 | ボルスタ付き台車 |
|---|---|---|
| 旋回の仕組み | 空気ばね支持系の横変位・せん断変形など | 心皿と側受などによる機械的回転 |
| 主な構成 | 空気ばね、台車枠、牽引装置、ヨーダンパなど | 空気ばね、枕梁、心皿、側受、台車枠など |
| 構造 | 比較的シンプル | 部品点数が多くなりやすい |
| 主なメリット | 軽量化、省保守化 | 機械的な旋回機構を構成しやすい |
| 設計上のポイント | 空気ばね特性や輪重管理など | 重量や摺動部の保守など |

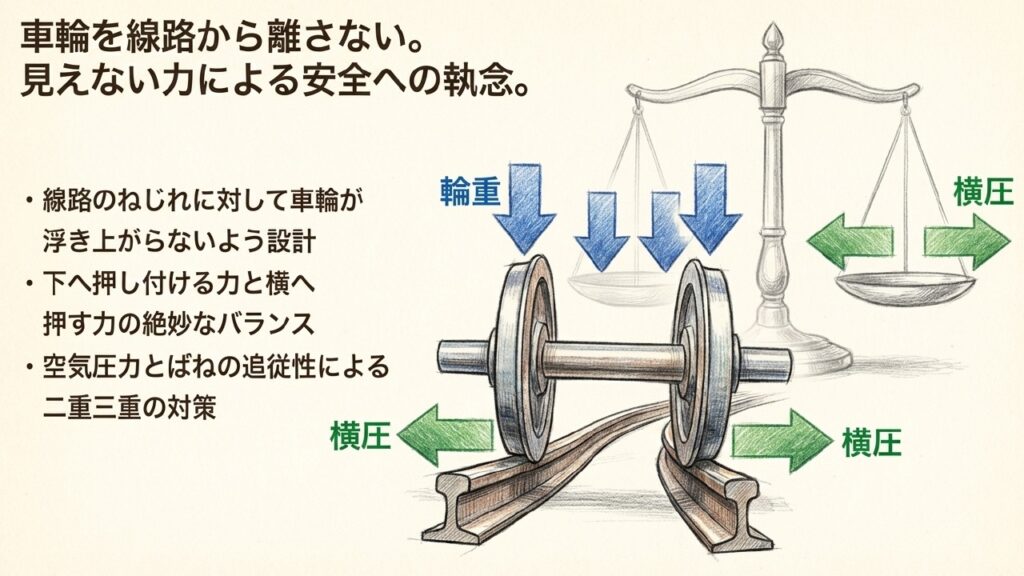

脱線係数と輪重抜けへの配慮
鉄道車両の安全性を考えるうえでは、「脱線係数」や輪重の変化も重要です。
脱線係数は、車輪がレールを横方向へ押す力である横圧と、レールへ押し付ける垂直方向の力である輪重との関係を見る指標です。
輪重が大きく減少すると、横圧とのバランスが崩れ、安全余裕が小さくなる可能性があります。
そのため、軸箱支持装置や軸ばねの特性、空気ばね系の設定などを適切に設計し、線路のねじれや不整に対する追従性を確保します。
鉄道車両の走行安全性は、台車だけで決まるものではありません。
車両の重量や走行速度、軌道の曲線半径、カント、線路状態、保安装置などを含めて総合的に評価されます。

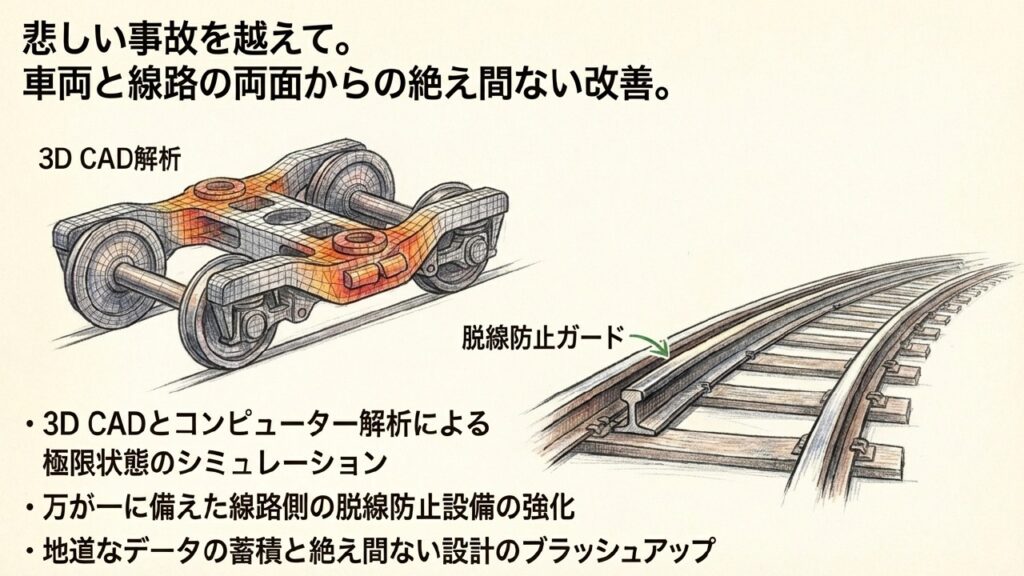

設計時にはシミュレーションや走行試験などを行い、さまざまな条件で安全性が確認されます。

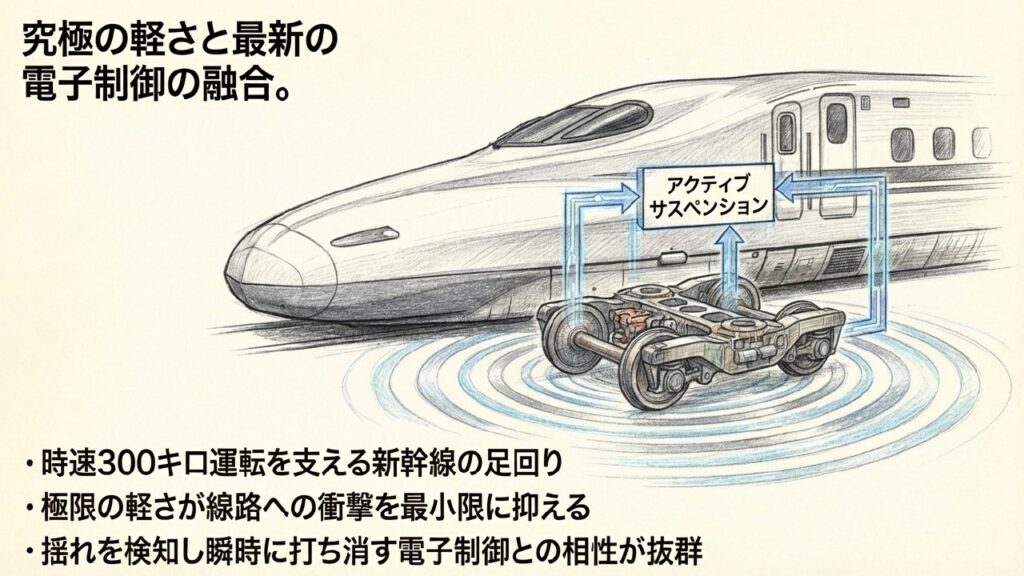

新幹線にも使われるボルスタレス台車
ボルスタレス台車は、通勤電車や特急だけでなく、新幹線にも採用されています。
300系以降の新幹線では、車両の軽量化や高速走行時の安定性を高める技術の一つとして、ボルスタレス台車が使われてきました。
現在の新幹線では、台車の基本構造に加えて、車体の揺れを抑える制振装置なども組み合わせ、高速走行時の快適性を高めています。

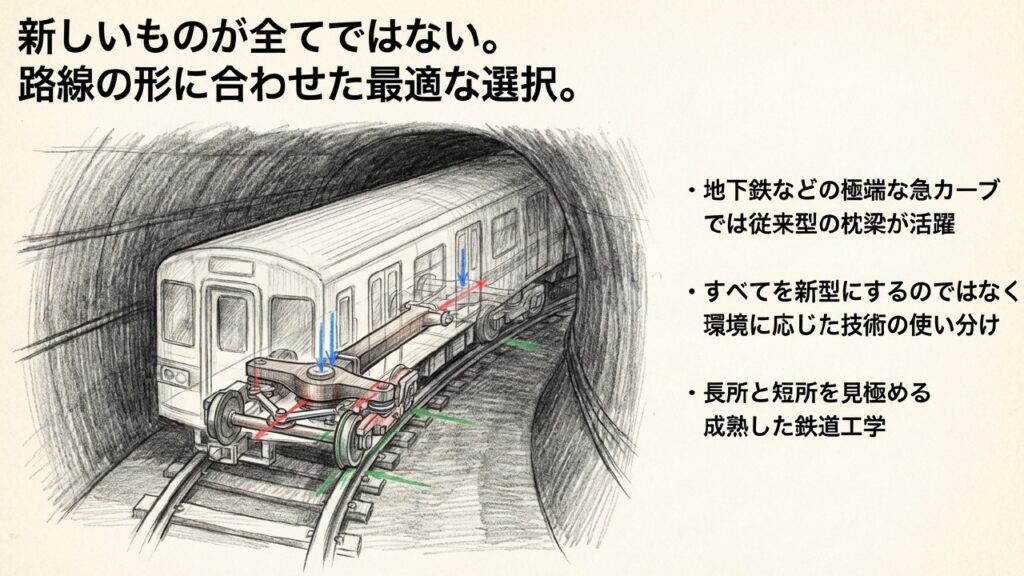

なぜボルスタ付き台車も残っているのか
「新しい台車＝すべてボルスタレス」と思われがちですが、現在でもボルスタ付き台車が選ばれることがあります。
代表例の一つが、東京メトロ銀座線1000系に採用されたボルスタ付きの操舵台車です。
急曲線が多い路線では、曲線通過性能や操舵機構との組み合わせなどを考えると、ボルスタ付き台車が適している場合があります。
ボルスタレス台車が常に優れているのではなく、路線条件や運用条件に合わせて最適な方式を選ぶことが重要です。
台車の構造や性能は、路線条件、曲線半径、カント、運用速度、保守基準などによって評価が変わります。
特定の車両がどの方式を採用しているか、その詳細な理由については、鉄道会社やメーカーが公表する資料もあわせて確認してください。
ボルスタレス台車のよくある質問
ボルスタレス台車の構造まとめ
ボルスタレス台車は、単に「ボルスタをなくした台車」ではありません。
空気ばね、牽引装置、軸箱支持装置、ヨーダンパなどに役割を分担させることで、軽量でシンプルな構造と走行安定性を両立しています。

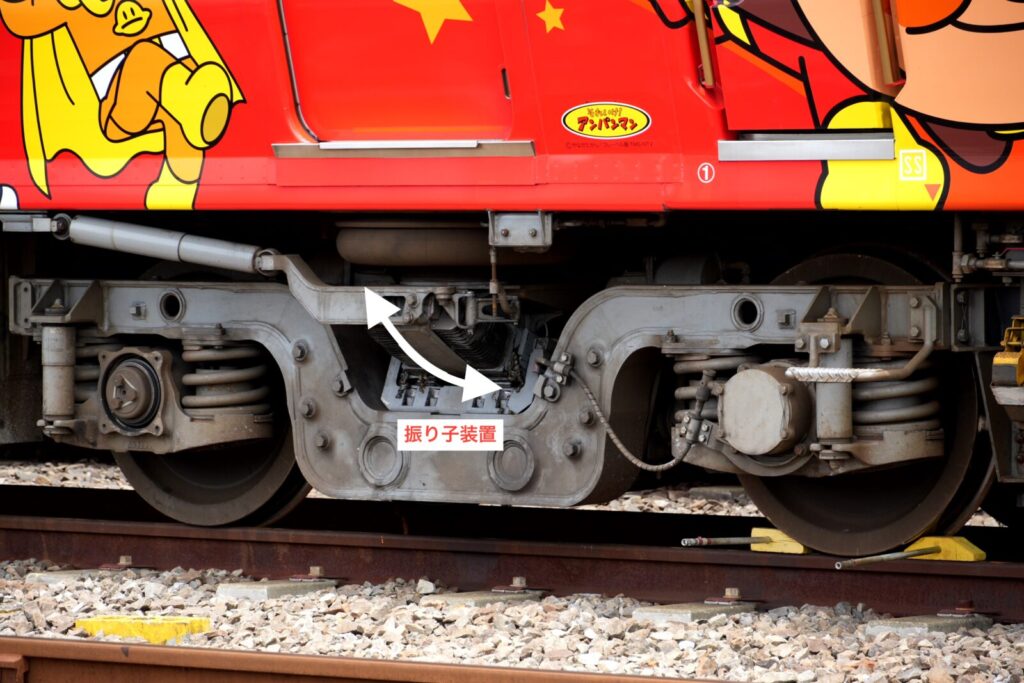

四国を走る8000系や8600系、2700系などの車両でも、台車は走行性能を支える重要な部分です。
駅のホームで列車を待つときに車体の下へ目を向けると、空気ばねや台車枠、リンク機構など、この記事で紹介した部品を実際に確認できることがあります。
構造を知ったうえで台車を見ると、普段何気なく乗っている鉄道車両の足元にも、多くの工夫が詰まっていることが分かります。
- ボルスタレス台車は、ボルスタ（枕梁）や心皿・側受などを省略した構造
- 空気ばねが車体支持や上下・左右方向の追従、旋回を支える
- 牽引装置が加速・ブレーキ時の前後方向の力を伝える
- ヨーダンパなどによって高速走行時の安定性を確保する
- 軽量化や省保守化にメリットがある一方、路線条件によってはボルスタ付き台車が選ばれることもある
