こんにちは。Shikokuレールノート運営者の「よんてつ」です。
列車の運行情報を見ていると、ときどき「架線支障のため運転を見合わせています」「飛来物が架線に付着したため遅れが発生しています」といった案内を目にします。
ここで不思議なのが、ビニール袋やシートのような軽いものでも、なぜ電車を止めるほどのトラブルになるのかという点ではないでしょうか。
架線は、電車が走るための電気を供給する重要な設備です。そこへ異物が絡むと、パンタグラフへの巻き込みや架線設備の損傷などにつながる可能性があります。しかも、異物を取り除けばすぐ終了というわけではなく、状況によっては送電を止め、安全確認や設備点検まで行わなければなりません。
この記事では、架線支障とはどのような状態なのか、ビニール袋などの飛来物でなぜ電車が遅れるのかを、鉄道に詳しくない方にも分かるように解説します。
- 電車の架線支障とはどのようなトラブルなのか
- ビニール袋や飛来物だけで電車が止まる理由
- 架線支障から運転再開まで時間がかかる理由
- 架線支障が起きたとき利用者が確認すること
架線支障とは何が起きた状態？
架線支障という言葉だけを見ると、「架線が切れた」という大きな故障を想像するかもしれません。しかし実際には、架線そのものの異常だけでなく、架線に異物が付着したり、周囲の物が接触したりして、安全に電車を走らせられない状態も含まれます。
架線は電車へ電気を送る設備

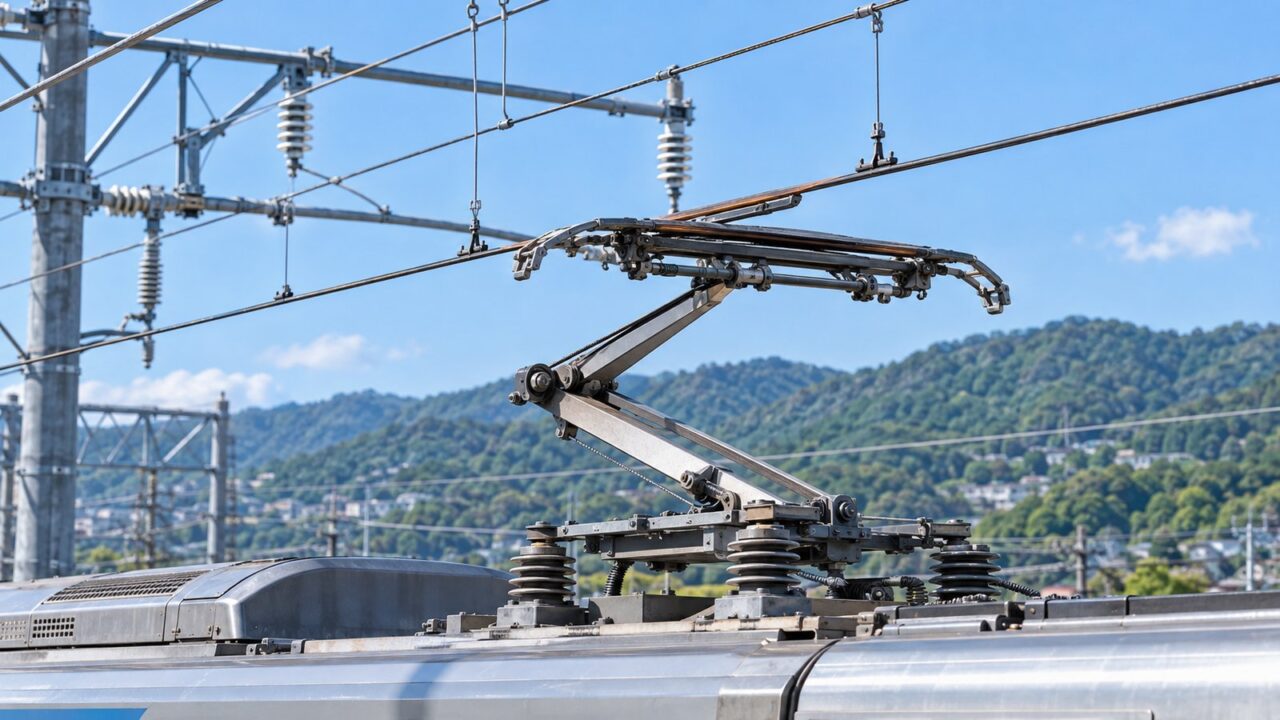

電車の屋根を見ると、ひし形や「く」の字のような金属製の装置が付いています。これがパンタグラフです。
パンタグラフを頭上の架線に押し当て、架線から電気を受け取ることでモーターを動かします。駅に停車しているときも走行しているときも、基本的にはパンタグラフと架線が接触した状態です。
つまり架線は、単に線路の上に張ってある電線ではありません。高速で走る電車へ安定して電力を供給し続ける必要があるため、位置や高さ、張力なども適切な状態に保たれています。
そのため、架線に異物が引っ掛かった状態で「とりあえず電車を走らせてみる」という対応はできません。異物がどの部分に付いているか、パンタグラフが通過しても問題ないか、架線自体に損傷がないかを確認する必要があります。
架線支障にはさまざまな原因がある
一口に架線支障といっても、原因はひとつではありません。代表的なものとして、次のようなケースがあります。
| 原因 | 起こり得る状態 |
|---|---|
| ビニール袋・シート | 架線や金具に絡み付く |
| 農業用ビニール | 広い範囲に絡み、撤去に時間がかかる |
| 木の枝 | 架線への接触や設備損傷につながる |
| 風船・凧・ひも | 架線やパンタグラフに絡む可能性がある |
| 工事用シート・資材 | 強風で線路側へ飛来することがある |
| 架線・金具の故障 | 断線、位置ずれ、部品損傷などが発生する |
運行情報に「架線支障」とだけ表示されている場合、必ずしも架線が切れているとは限りません。飛来物の付着など、架線周辺に異常が確認された段階で安全確保のため列車を止める場合もあります。

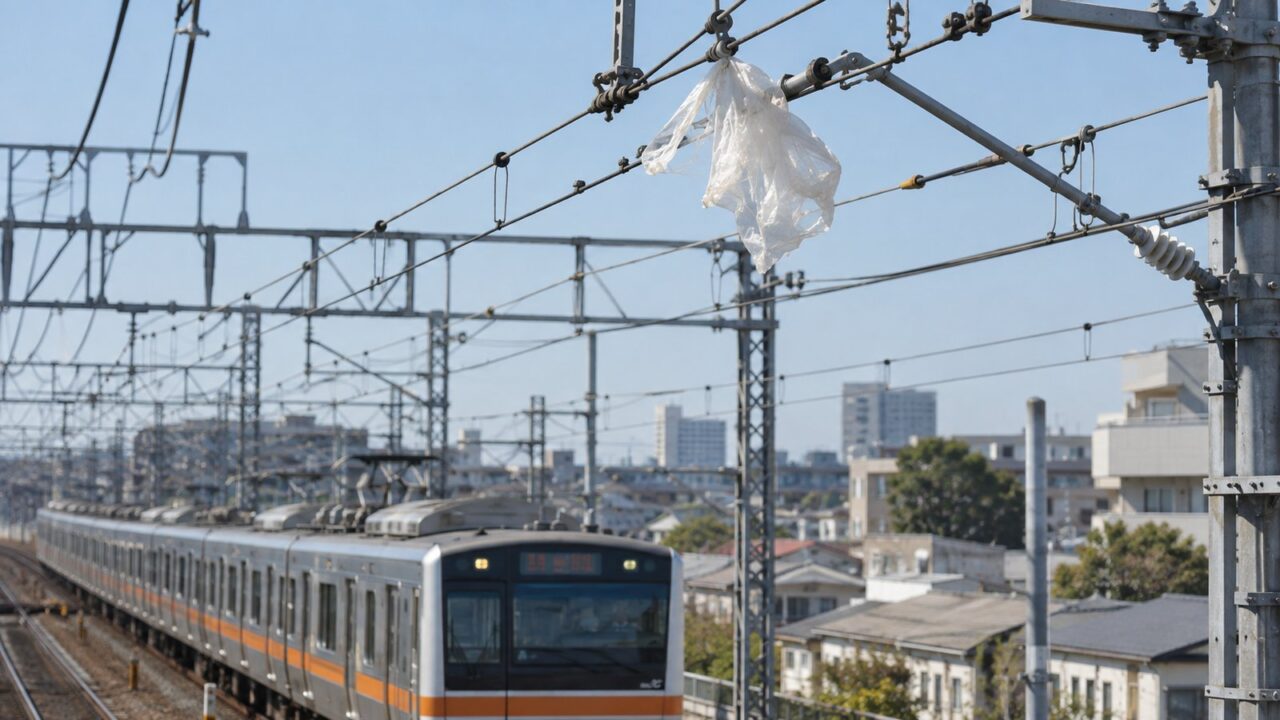

ビニール袋だけでなぜ電車が止まる？
検索で特に多い疑問が、「ただのビニール袋なのに、なぜ電車を止める必要があるの？」というものです。見た目には薄くて軽いビニールでも、場所が架線となると話はまったく変わります。
パンタグラフへ巻き込むおそれがある
架線に引っ掛かったビニールが問題になる大きな理由のひとつが、走ってきた電車のパンタグラフに巻き込まれる可能性です。
パンタグラフは架線に接触しながら走ります。その進路上に袋やシートが垂れ下がっていれば、パンタグラフに引っ掛かり、そのまま引きずることがあります。
異物だけがちぎれて飛んでいけばまだよいのですが、場合によってはパンタグラフや架線の金具へ大きな力が加わります。そうなると、異物そのものよりもパンタグラフや架線を壊してしまう二次被害の方が大きな問題になります。
電気設備としての安全確認も必要
「ビニールは電気を通さないから大丈夫では？」と思う方もいるかもしれません。
確かに、乾いた一般的なビニールそのものは電気を通しにくい素材です。しかし、架線に付着する飛来物が必ず乾いた純粋なビニールだけとは限りません。水分や汚れが付いていたり、金属を含む素材やひもなどが一緒に絡んでいたりすることもあります。
さらに、異物が架線を引っ張って位置を変えたり、碍子や支持金具など別の設備へ接触したりする可能性もあります。
重要なのは「ビニールだから危険」「ビニールだから安全」と素材だけで判断するのではなく、どこに、どのような状態で引っ掛かっているか確認しなければ電車を通せないという点です。
高速でパンタグラフが通過する
道路脇の電線に袋が引っ掛かっている場合と、鉄道の架線に袋が付着している場合では条件が違います。
鉄道では、その真下を電車が走り、パンタグラフが架線へ直接触れながら通過します。しかも特急列車なら相応の速度で通過します。
停止している設備なら問題にならない程度の異物でも、走行中のパンタグラフが引っ掛ければ一瞬で設備へ大きな力が加わる可能性があります。このため、現場で問題がないと確認できるまでは列車を止めるのが基本になります。
飛来物はどんなときに発生する？

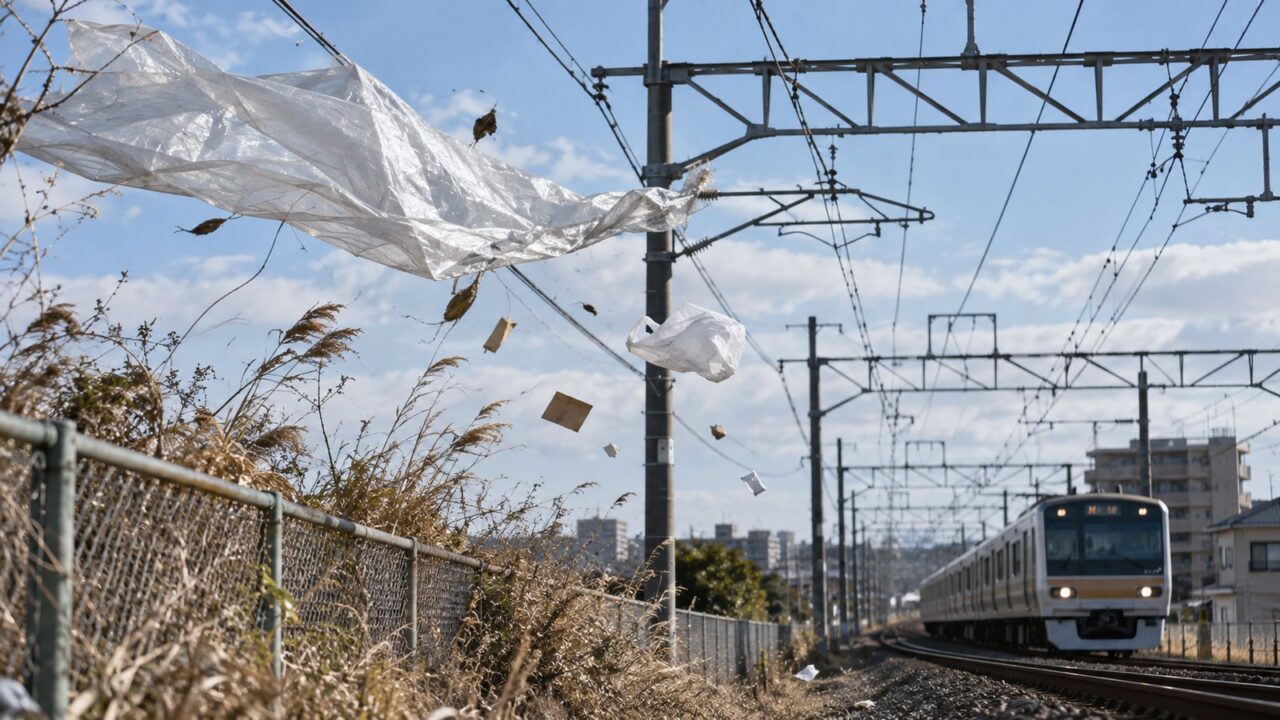

架線に飛来物が付着するトラブルは、特に風が強い日に起こりやすくなります。ただ、台風の日だけ注意すればよいわけではありません。
強風や台風の前後は飛びやすい
代表的なのは強風です。家庭から出たビニール袋だけでなく、ブルーシート、農業用ビニール、工事現場の養生シート、看板の一部など、普段なら動かない物でも風にあおられると飛来物になります。
特に大きなシートは面積が広いため風を受けやすく、一度舞い上がると想像以上に遠くまで飛ばされることがあります。
架線は線路の上に連続して張られているので、周囲から飛んできた軽い物が引っ掛かりやすい位置にあるとも言えます。
木の枝も架線支障の原因になる
飛来物というと人工物をイメージしますが、木の枝も注意が必要です。
強風で折れた枝が架線へ倒れかかったり、線路沿いの樹木が成長して架線へ近づいたりすると、運転を止めて確認する場合があります。
鉄道会社は沿線の樹木管理や設備点検を行っていますが、暴風や大雨では想定外の場所から枝や物が飛んでくることもあります。自然現象が関係する以上、完全にゼロにするのが難しいトラブルでもあります。
線路付近の異物には近づかない
もし線路や架線付近にビニール、凧、風船などが引っ掛かっているのを見つけても、自分で取りに行ってはいけません。
線路内への立ち入り自体が非常に危険ですし、架線周辺には高い電圧がかかっています。物が直接架線へ触れている場合はもちろん、垂れ下がった架線や電気設備には絶対に触れないでください。
駅の近くなら駅係員へ知らせ、危険な状態を見つけた場合は鉄道会社などへ連絡するのが適切です。目の前で危険が迫っているような状況では、必要に応じて警察や消防へ連絡してください。
架線支障で遅れが長引く理由
架線支障では、「袋を取るだけなら数分で終わりそう」と思っていても、実際には運転再開までかなり時間がかかることがあります。これは、異物撤去以外にもいくつもの確認作業が必要になるためです。
最初に列車を止めて安全を確保する
架線に異物があるという情報が入れば、まず重要なのは、その場所へ電車を進入させないことです。
走行中の列車を安全な位置で止めたり、駅からの発車を見合わせたりしながら、支障物がある場所と状態を確認します。
この時点では「本当にビニールだけなのか」「架線が損傷していないか」が分からない場合もあります。現地確認が終わるまでは、安全側に判断する必要があります。

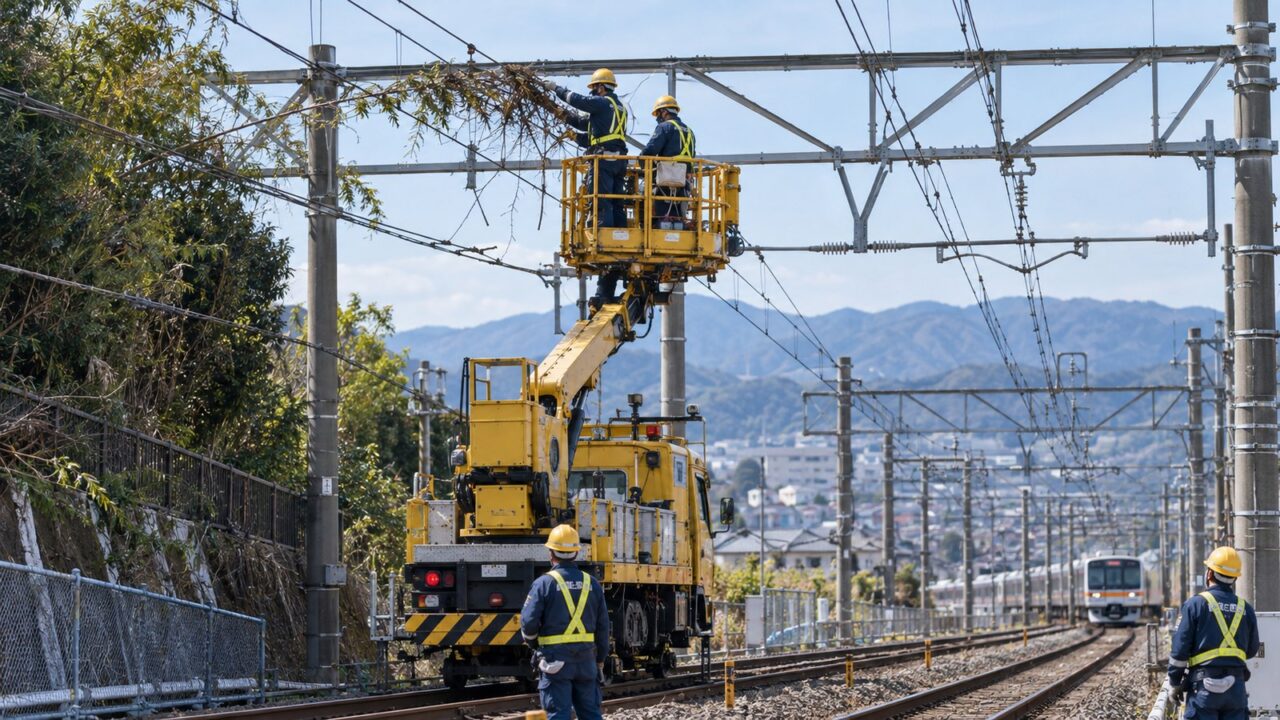

送電を止めて作業する場合がある
飛来物の位置によっては、架線へ電気を流したままでは作業できません。その場合は、作業員が安全に近づけるように必要な区間の送電を停止します。
当然ながら、送電を止めた区間では電車を通常どおり走らせることができません。
単純に異物を拾うのとは違い、列車の停止、電力設備の操作、現場作業の安全確認を順番に行う必要があります。これが、見た目には小さなビニール袋でも運転見合わせにつながる理由のひとつです。
撤去後も架線を点検する
異物を取り除けば、その瞬間に運転再開できるとは限りません。
飛来物がパンタグラフや架線へ強く絡んでいた場合、架線の位置がずれていたり、金具や支持設備が傷んでいたりする可能性があります。
そのため、撤去後には必要に応じて架線、支持金具、パンタグラフなどを確認します。設備に問題が見つかれば、修理が完了するまで運転再開できません。
逆に、結果として「ビニールを取り除いただけで設備に異常なし」だったとしても、それは点検したから分かることです。確認作業そのものを省略することはできません。
運転再開後もダイヤはすぐ戻らない
架線支障が解消し、「運転再開」と発表されても、すぐに全列車が時刻表どおりへ戻るとは限りません。
運転を見合わせていた間に、複数の列車が駅や途中区間で待っています。それらを一度に走らせることはできないため、列車同士の間隔を取りながら順番に動かします。
さらに、遅れた列車が終点へ到着したあと、その車両が別の列車として折り返す場合があります。乗務員も同様です。このため、架線支障が起きた場所から離れた列車まで遅れることがあります。
特に単線区間では、片方向の列車が止まることで反対方向の列車にも影響しやすくなります。運転再開後もしばらくダイヤの乱れが残るのは、このためです。
JR四国の列車も架線支障の影響を受ける？
もちろんJR四国でも、電化区間を走る電車は架線から電力を受けています。そのため、架線設備に異常が発生すれば普通列車・快速列車・特急列車を問わず影響する可能性があります。
電車は架線がなければ走れない

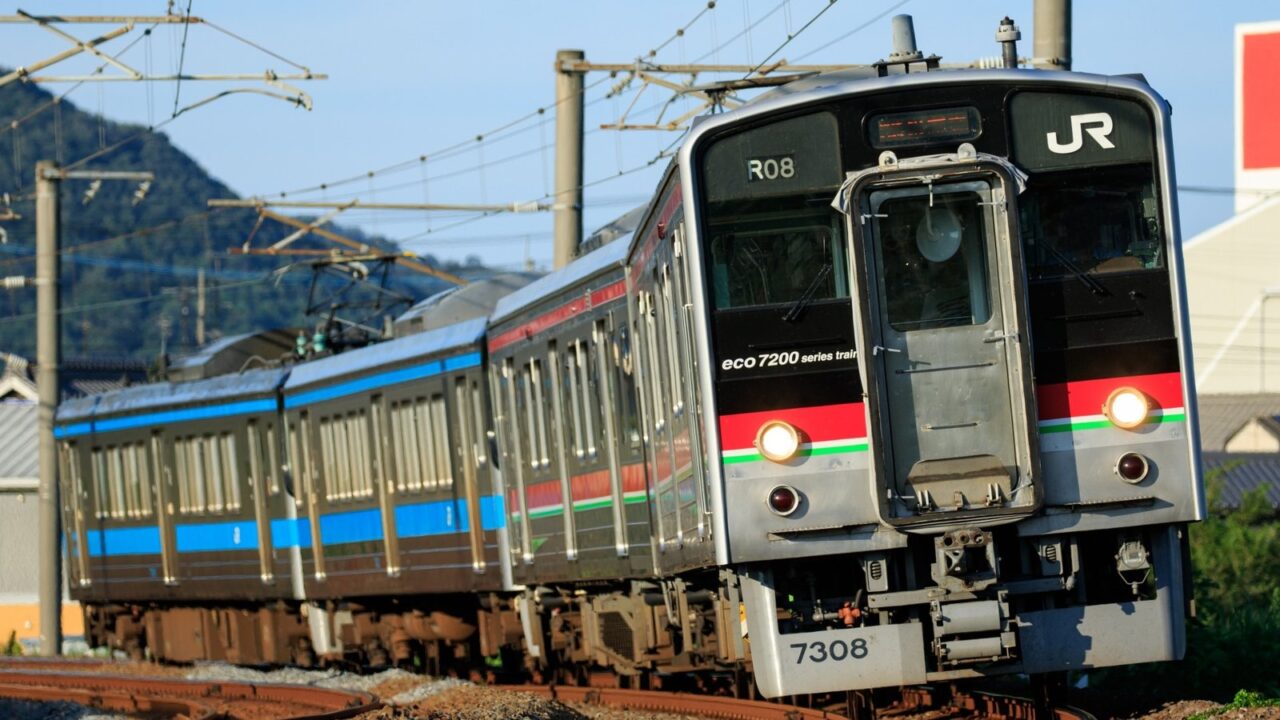

JR四国では7200系などの普通列車用電車のほか、8000系や8600系といった特急電車が運行されています。
たとえば7200系については、JR四国7200系の特徴と運行区間を解説した記事でも詳しく紹介しています。
こうした電車は架線から電力を取り込むため、走行する区間の架線に支障があれば、車両自体が正常でも運転できない場合があります。
気動車は直接の影響を受けにくい
一方、ディーゼルエンジンなどで走る気動車は、走行するための電力を架線から受け取る必要がありません。

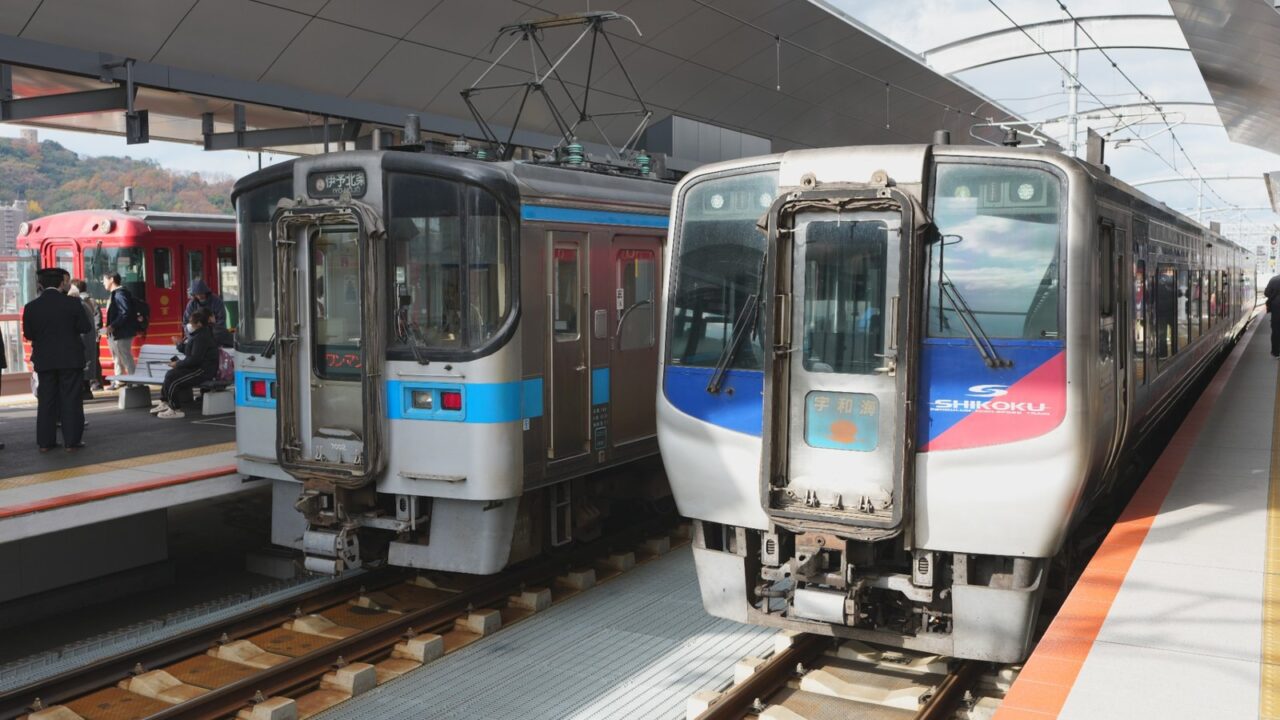

JR四国には電化区間と非電化区間があり、予讃線を走る特急・普通列車の車両を見ても、区間によって電車と気動車が使い分けられています。
ただし「気動車なら架線支障とまったく無関係」という意味ではありません。接続する列車が遅れたり、同じ駅や線路設備を使用する関係で運転整理の影響を受けたりする場合があります。
トラブル発生地点から離れていても、列車の運用や接続関係によって遅延が波及することは珍しくありません。
架線支障が起きたら利用者はどうする？
実際に旅行や通勤中に架線支障が発生した場合、利用者側で設備復旧を早めることはできません。重要なのは、運転再開時刻だけを見続けるのではなく、その後の移動まで考えて情報を確認することです。
まず公式の運行情報を確認する
JR四国を利用している場合は、まずJR四国公式の列車運行情報を確認しましょう。
駅の案内放送や車内放送も重要ですが、移動中ならスマートフォンで公式情報を確認できるようにしておくと状況をつかみやすくなります。
「運転再開見込み」が表示されている場合でも、現地確認の結果によって時刻が変わることがあります。再開見込みを絶対の時刻として予定を組むより、少し余裕を持って考えた方が安全です。
乗り換えや最終列車も確認する
旅行中に注意したいのが、目的の列車そのものよりも、その先の乗り換えです。
たとえば特急が30分遅れたとしても、それだけなら目的地へ到着できます。しかし接続する普通列車やバスが最終便だった場合、移動計画全体へ影響します。
運転見合わせが長引きそうな場合は、「乗っている列車がいつ動くか」だけでなく、接続列車、目的地の最終交通、宿泊先への到着時刻まで一緒に確認しておくのがおすすめです。
長距離列車は翌日の予定にも注意
長距離を走る列車では、途中の架線支障が数時間後の到着時刻へ影響することもあります。

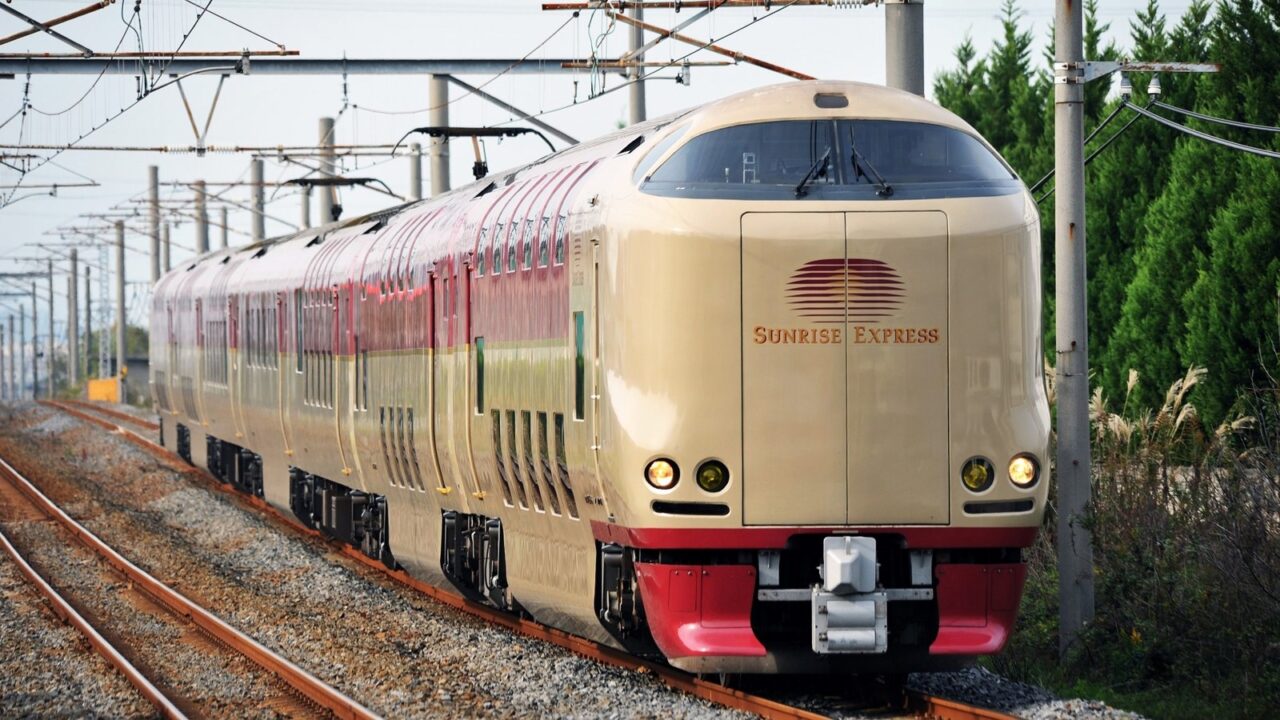

たとえばサンライズ瀬戸のように長い距離を走る列車では、途中区間で発生した輸送障害が翌朝の到着予定へ影響する可能性があります。
サンライズ瀬戸利用時の遅延リスクや、遅れた場合の考え方については、サンライズ瀬戸の遅れと払い戻し・振替を解説した記事も参考にしてください。
また、遅れの証明が必要な場合はJR四国の遅延証明書も確認できます。
運転見合わせ中は、運行情報や乗り換え検索を何度も確認することになります。旅行時の備えとしては、スマートフォン用のモバイルバッテリーがひとつあると便利です。
架線支障についてよくある質問
最後に、架線支障や飛来物による遅延について、よくある疑問をまとめます。
まとめ｜小さな飛来物でも安全確認が必要
電車の架線支障とは、架線やその周辺に異常が発生し、安全に列車を走らせることができなくなった状態です。
架線が切れるような大きな故障だけではありません。ビニール袋、農業用シート、木の枝、風船などが付着しただけでも架線支障になる場合があります。
「ビニール1枚で電車が止まるのは大げさでは？」と思うかもしれませんが、架線のすぐ下ではパンタグラフが高速で接触しながら通過します。異物を巻き込めば、パンタグラフや架線そのものを損傷させる可能性があります。
そのため鉄道会社は、列車を止め、必要に応じて送電を停止し、異物の撤去と設備点検を行ってから運転を再開します。小さな飛来物でも遅れが大きくなるのは、異物を取り除く時間だけでなく、その後に安全に電車を走らせられることを確認する時間が必要だからです。
旅行中に架線支障が発生した場合は、運転再開見込みだけでなく、その先の乗り換えや最終列車まで確認しておきましょう。運転再開後もしばらくダイヤが乱れる可能性を考えて動くと、予定を立て直しやすくなります。
